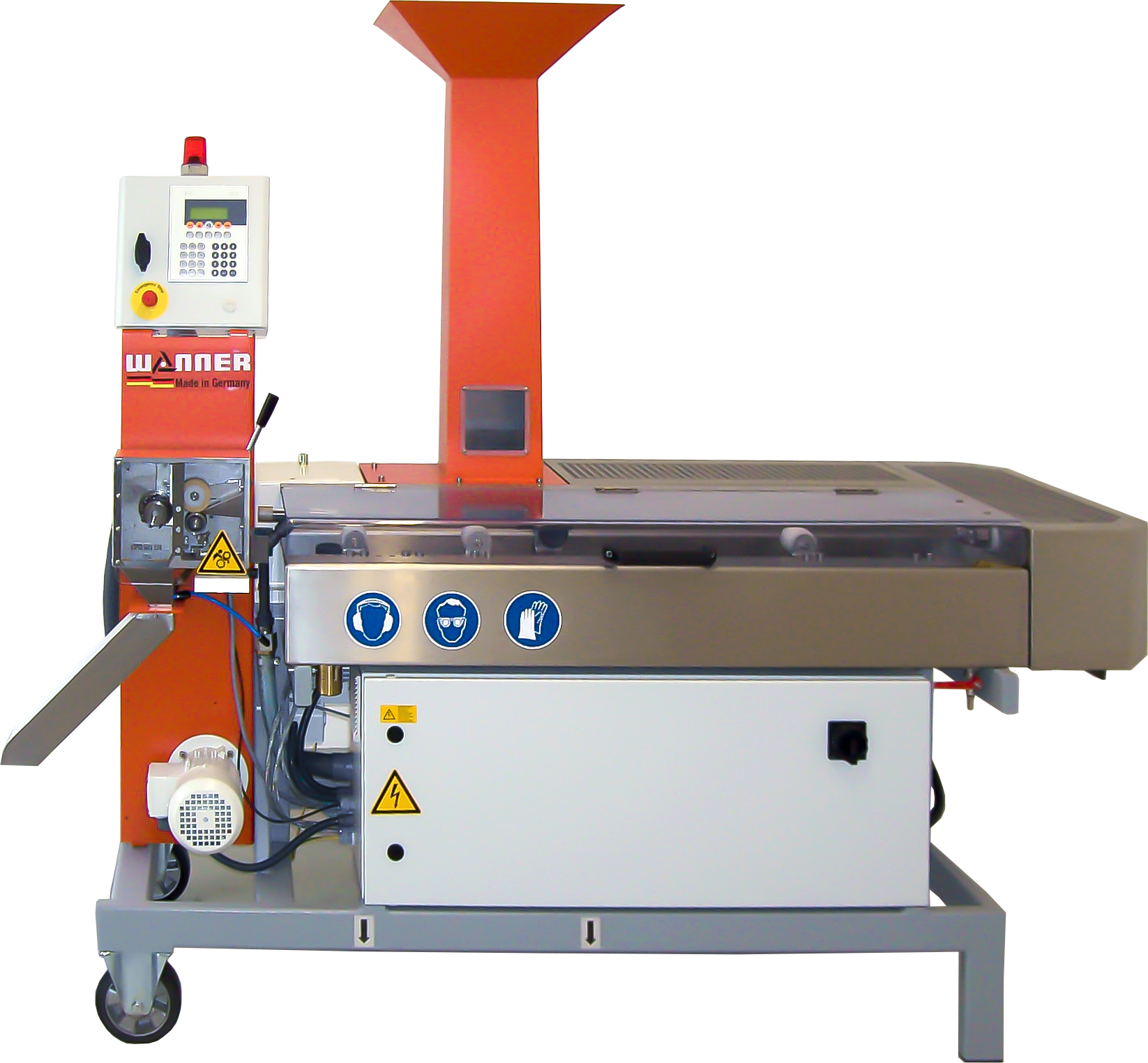

TG-Extruder

Das kompakte Regranuliersystem

TT-Cutter

Ideal für die Extrusion

Die Compact-Serie

Die universellen Beistellmühlen mit den vielen Vorteilen

Unser Bestseller im Bereich Beistellmühlen.

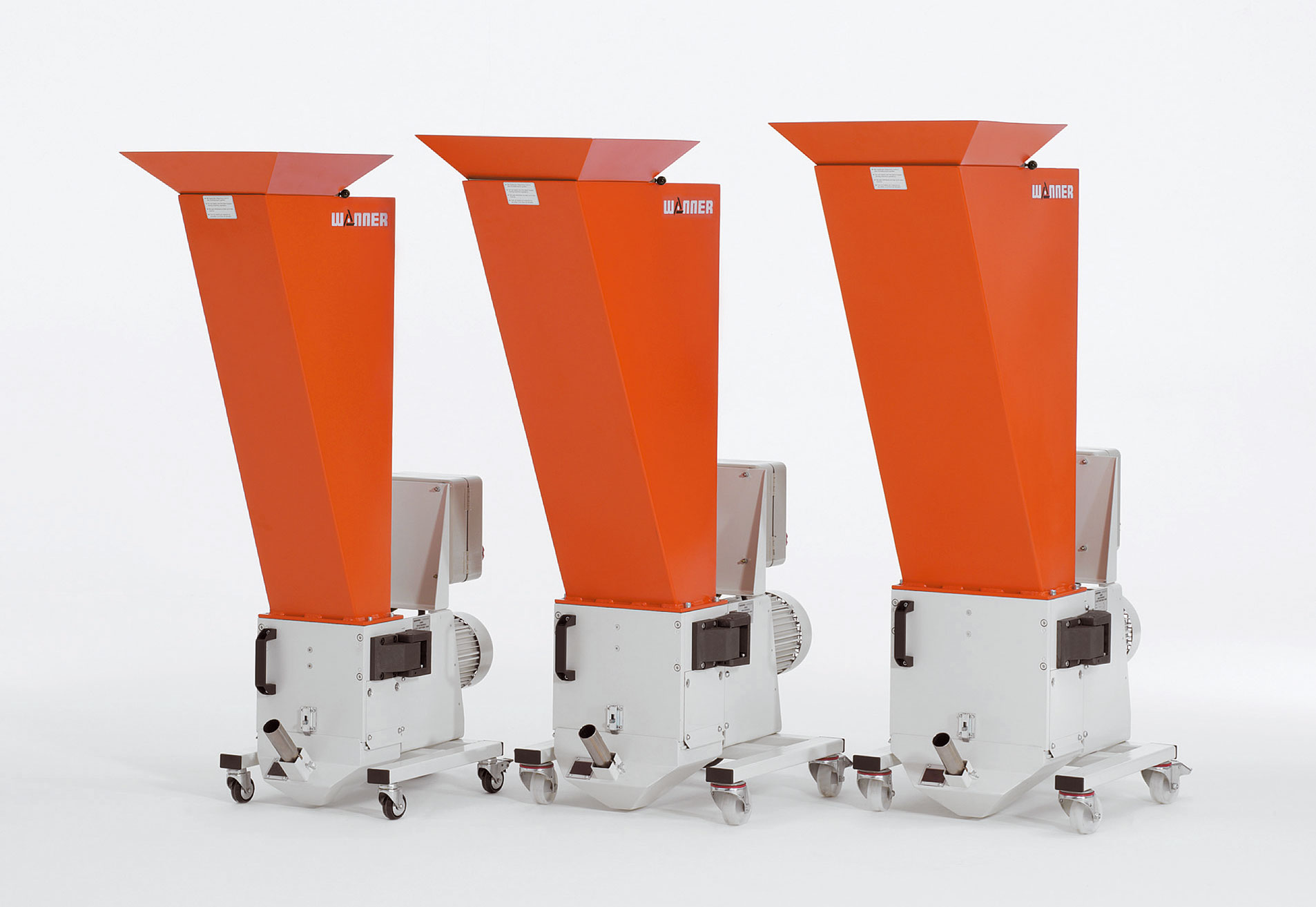

Drei Mahlraumgrößen mit drei Leistungsstufen erlauben die problemlose Verarbeitung der im Spritzguss typischen Angussgrößen und Kunststofftypen. Durch das innovative Maschinenkonzept lässt sich der Mahlraum mit Schacht mühelos zur Seite schwenken und erlaubt somit eine extrem schnelle, einfache Reinigung. Dies macht dem Anwender die Arbeit ein Stück leichter und verbessert damit die Produktivität.
Dank der besonderen Schnittgeometrie werden Angüsse und Fehlteile zu einem hochwertigen Mahlgut zerkleinert.

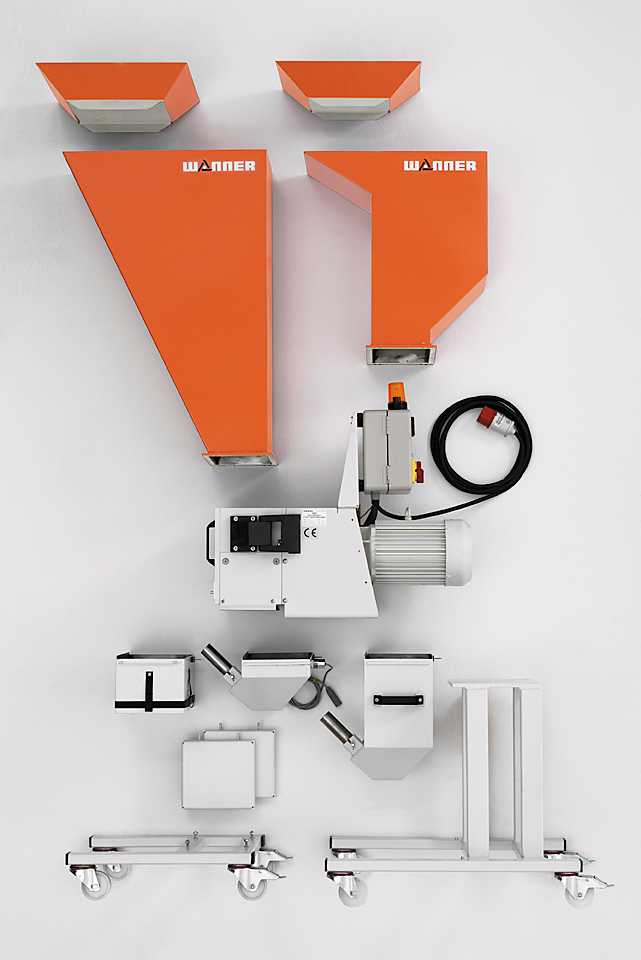

Das modulare Baukastensystem, die kompakte Bauweise mit einem Antrieb mit robustem Getriebemotor und die Variantenvielfalt ermöglichen eine sehr einfache Anpassung an alle Kundenanforderungen.
Die optional erhältliche energieeffiziente Green-Line Steuerung reduziert den Energieverbrauch bei typischen Anwendungen im Betrieb deutlich.

Vorteile Modelle Abmessungen Varianten Bilder / Videos

C-Serie: Vorteile

Universell einsetzbar für verschiedenste Anwendungen und Anforderungen
Eine Vielzahl an Optionen wie unterschiedliche Schächte, Fahrgestelle und Steuerungsvarianten erlaubt eine optimale Anpassung an Ihren Bedarfsfall
Sehr kompakte Bauweise durch Verwendung eines robusten Getriebemotors, dadurch sehr geringer Platzbedarf
Leise dank niedriger Rotordrehzahl und Körperschall reduzierender Konstruktion
Leicht und einfach in Sekunden zu öffnen und zu reinigen. Die gute Zugänglichkeit erlaubt einen schnellen Materialwechsel und einfachen Service
Die Schnittgeometrie gewährleistet ein hochwertiges Mahlergebnis und eignet sich für alle Kunststoffe von weich bis hart, verstärkt oder unverstärkt
Geringer Energieverbrauch – innovative Energiesparsteuerung optional
Viel Leistung für Ihr Geld

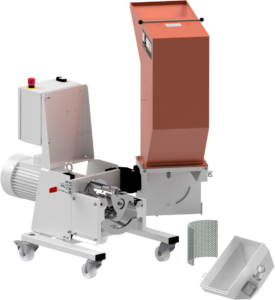

1 – 2 – 3 – Offen!

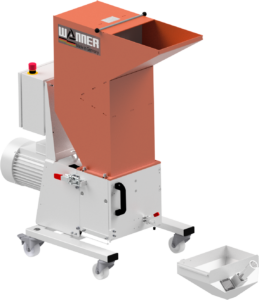

Zum Öffnen der Mühle zunächst den Absaugtrichter nach vorne herausziehen

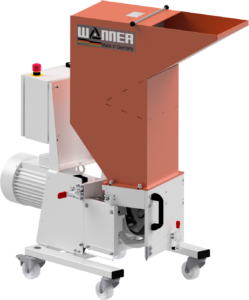

Mahlraum mittels Schnellspanner entriegeln und nach vorne aufdrücken. Gestützt von einem massiven Scharnier lässt sich der Mahlraum mit Zuführschacht komplett zur Seite schwenken.

Rotor und Siebaufnahme sind vollständig zugänglich und frei einsehbar. Das Sieb lässt sich mit einem Handgriff entnehmen. Hinterschneidungen, in denen sich Material sammeln könnte, sind auf ein Minimum reduziert. Die Reinigung der Mühle ist schnell und einfach zu erledigen.

C-Serie: Technische Daten

	C 13.20	C 17.26	C 17.31
Mahlraumöffnung	130 x 200 mm²	170 x 260 mm ²	170 x 320 mm ²
Rotordurchmesser	140 mm	170 mm	220 mm
Rotormesser	9	12	12
Statormesser	2	2	2
Motorleistung	2,2 kW	3 kW / 4 kW	4 kW
Gewicht	125 kg	155 kg	165 kg

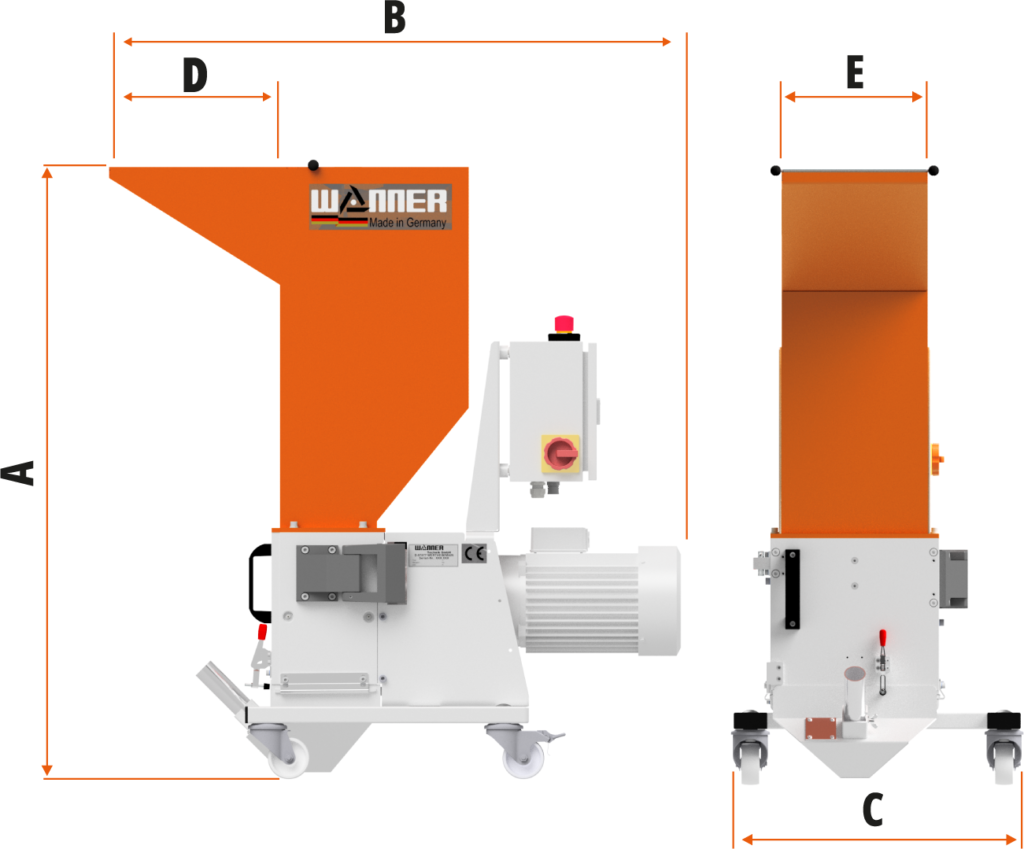

Die C-Serie: Maßskizze Standard

Die Wanner Compact C-Serie Standard Kunststoffschneidmühle von vorne und der Seite. Maßskizze für die Größe. Die kompakte Version mit Getriebeantrieb. Die Schneidmühle für Plastik und Kunststoffe, zentral oder als Beistellmühle. Liefert bei der Zerkleinerung von Angüssen, Butzen und Blasformen feinstes Mahlgut.

	C 13.20	C 17.26	C 17.31
A	890	1090	1170
B	755	1020	980
C	415	520	520
D	245	290	290
E	205	255	305

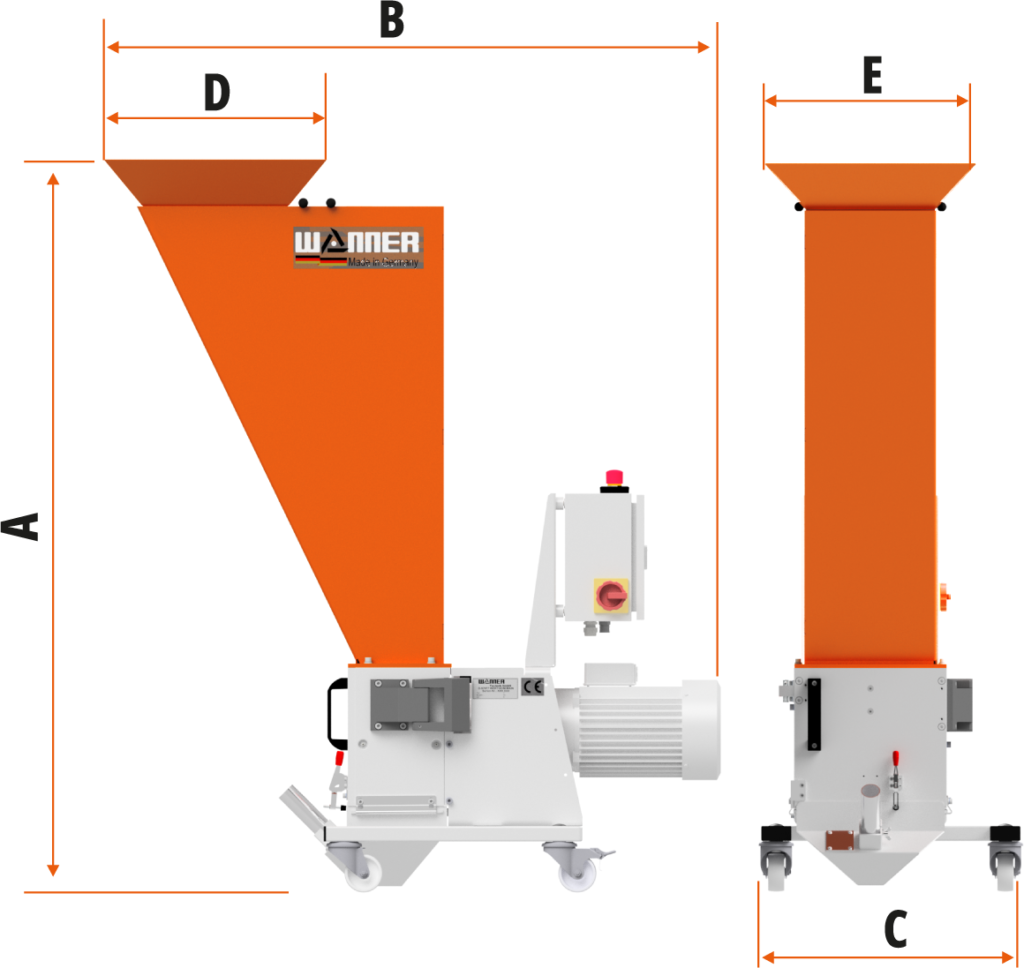

Die C-Serie: Maßskizze Handlingschacht

Die Wanner Compact C-Serie mit Handlingschacht Kunststoffschneidmühle von vorne und der Seite. Maßskizze für die Größe. Die Schneidmühle für Plastik und Kunststoffe, zentral oder als Beistellmühle. Liefert bei der Zerkleinerung von Angüssen, Butzen und Blasformen feinstes Mahlgut.

	C 13.20	C 17.26	C 17.31
A	1390	1430	1475
B	1035	1205	1210
C	415	520	520
D	415	430	430
E	375	415	445

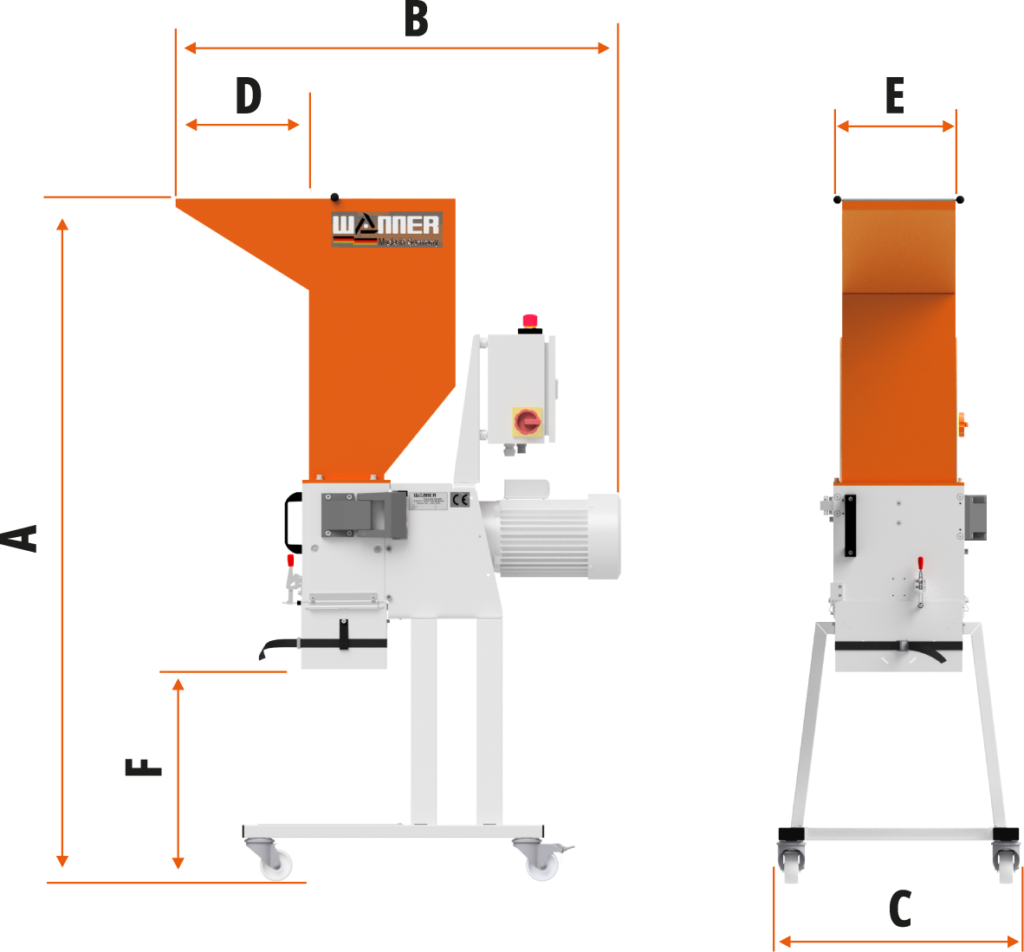

Die C-Serie: Maßskizze Hochgestell

Die Wanner Compact C-Serie Standard Kunststoffschneidmühle von vorne und der Seite. Maßskizze für die Größe. Die Schneidmühle für Plastik und Kunststoffe, zentral oder als Beistellmühle. Liefert bei der Zerkleinerung von Angüssen, Butzen und Blasformen feinstes Mahlgut.

	C 13.20	C 17.26	C 17.31
A	1380	1560	1640
B	800	1020	980
C	560	560	660
D	245	290	290
E	205	255	305
F	490	485	485

C-Sere: Varianten

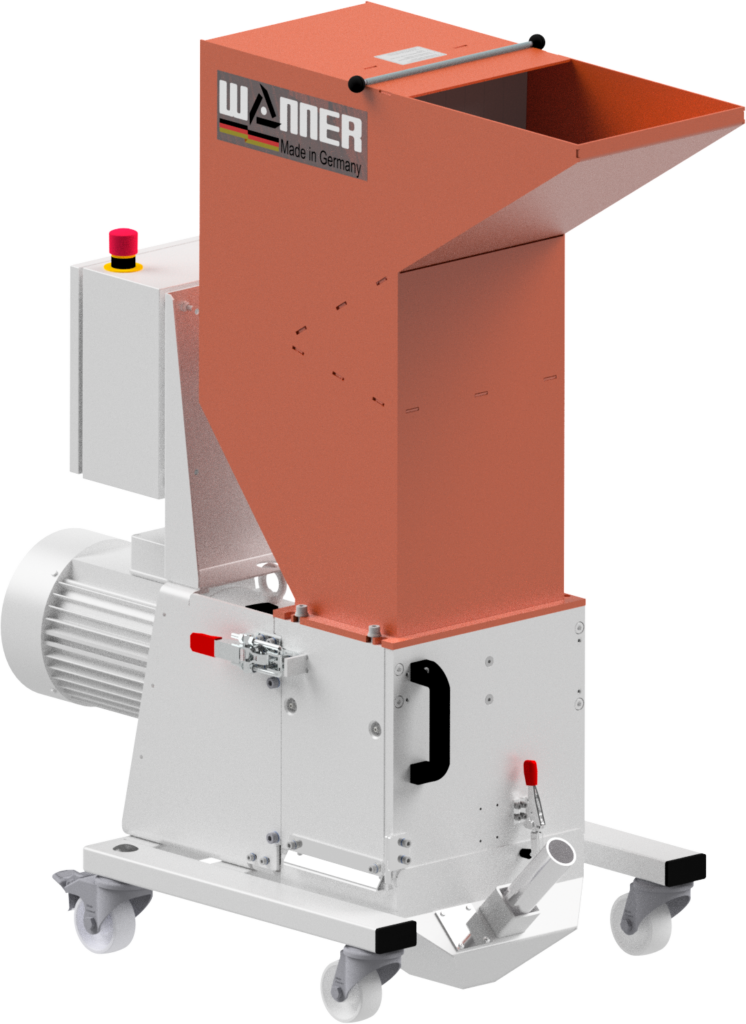

C 17.26 Standard

Die Schneidmühlen aus der C-Baureihe sind ideale Beistellmühlen. Das einfache Handling, die einfache Reinigung, der geringe Platzbedarf und die große Variantenvielfalt garantieren für jede Anwendung die optimale Lösung. Unser hier dargestelltes Modell mit niedrigem Standardschacht eignet sich besonders für die Förderbandbeschickung. Alle Mühlen der C-Baureihe haben standardmäßig eine Sauglanze für Schlauch NW40.

C 17.26 Handlingschacht

Ideal für die Beschickung mit Angusspicker oder Roboter sind die Modelle der C-Serie mit Handlingschacht. Die große Schachtöffnung und der Einweistrichter sorgen dafür, dass frei fallende Angüsse sicher dem Mahlraum zugeführt werden. Die bei allen Schächten verwendeten Schichtbleche sorgen für eine hervorragende Lärmminderung. Der Schacht kann um 180 ° gedreht auf der Schneidmühle montiert werden.

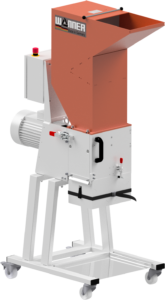

C 17.26 Hochgestell

Auch für Anwendungen, bei denen das Mahlgut nicht automatisiert dem Spritzprozess wieder zugeführt wird, haben wir die passende Lösung. Mit den Maschinen auf Hochgestell kann das Mahlgut einfach in einem unter der Mühle anschnallbaren Sack gesammelt werden. Antrieb und Mahlwerk sind robust ausgelegt und erlauben den Einwurf größerer Materialmengen auf einmal.

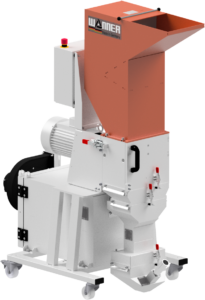

C 17.26 Integrierte Entstaubung

Wenn das Mahlgut besonders staubarm sein soll, bieten sich unsere Modelle mit integrierter Entstaubung an. Gerade beim Zerkleinern von sehr spröden GF-verstärkten Materialien lässt sich ein gewisser Feinanteil im Mahlgut oft nicht vermeiden. Der unter der Mühle integrierte Windsichter filtert diesen Feinanteil zuverlässig heraus und scheidet ihn in einer separaten Schublade ab. Übrig bleibt ein hochwertiges Mahlgut, perfekt zum direkten Weiterverarbeiten.

C 17.26 mit Schneckenschacht

Unsere Lösung für 3-Platten Werkzeuge, wenn der Anguss direkt aus dem Werkzeug in den Schneckenschacht fällt. Die groß dimensionierte Einzugsschnecke sorgt dafür, dass auch große Angüsse prozesssicher zerkleinert werden. Zur Absicherung wird die Schneidmühle mit einem zusätzlichen Endschalter geliefert, der an der Schutzgittertüre der SGM befestigt werden muss, oder mit einer Schnittstelle zum Steuerungskreis der SGM.

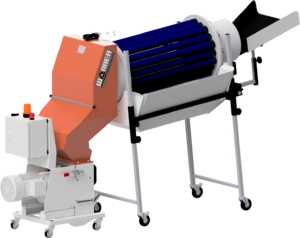

C13.20 Sonderschacht für Separierung

Unsere Lösung für eine Separieranwendung, bei der die kleinen Teile unter der Separiertrommel gesammelt werden, während die größeren Angüsse durch die Trommel hindurch in die Schneidmühle gefördert werden. Genauso umsetzbar: Die Mühle steht unter der Separiertrommel und die Teile werden am Trommelausgang gesammelt. Kundenspezifische Lösungen sind unsere Stärke.

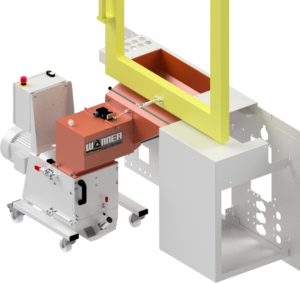

C 17.26 Sonderschacht für Arburg SGM

Für alle gängigen Spritzgussmaschinentypen mit Integralpicker haben wir eine Lösung, die sicherstellt, dass die damit entnommenen Angüsse prozesssicher zerkleinert werden. Hier im Bild unsere Lösung für den Ausfallschacht an einer Arburg SGM exemplarisch dargestellt. Identische Lösungen gibt es auch für Engel und Sumitomo Demag SGM. Lösungen die sicher passen.
